簡易金型と射出成形の旧案内ページ

当社の簡易金型と射出成形を案内しておりますページを更新致しました。

更新後→試作金型と射出成形

下記は更新前の情報です。


金型製作・射出成形

簡易金型製作から射出成形まで

射出成形品(自動車)
成形品への意匠仕上げもお任せください。

当社では、金型の設計・加工からプラスチック部品の成形まで、自社工場内で一貫して行える体制を整えております。

主に、金型の使用材料には、スチール材ではなく切削性に優れたアルミ材(YH75-硬度は鋼材並)を用いており(簡易金型・カセット型の採用)、また通常スライド構造を要する箇所には、置ゴマ(入子)方式を採用しております。簡易金型・置ゴマ方式の採用により、切削時間・放電時間の短縮ができ、結果的に小物の試作成形品を短納期・低コストで納入しております。

PBT・PPS樹脂による成形実績多数。温調設備有り(金型温度130°まで可)
※サイズ・納期・価格面を考慮し、海外工場(中国・提携工場・40~350ton)や協力会社にて成形を行う場合もございます。
※サイズの大きいものについては、金型仕様を調整しています(スチール型を採用することがございます)。
※アルミ簡易金型の最大ショット数の目安は500~1,500ショットです(形状・サイズに依存します)。
※ショット数によっては置ゴマのみNAK材による作成も可能です。ご相談ください。

事前にご相談ください
樹脂成形品の納品後に金型や電極の写真撮影・資料提出が可能です。
※使用した電極は金型製作後に破棄・リサクル致します。撮影が必要な場合は事前にご指示ください。
※金型の保管期間はおおよそ1年間です。長期保管が必要な場合はご相談ください。

自動車部品の成形実績が豊富です
例えばどんな自動車部品?自動車部品の試作実績

流動解析はじめました
充填解析と反り解析-流動解析のページはコチラ

金属部品のインサート成形が得意

精密端子やバスバーなど金属・板金部品のインサート成形が可能です。
また、インサートする(挿入する)部品手配も当社にて承ることができます。

※インサート成形とは、あらかじめ金型の中に部品を挿入し、その状態で射出成形を行う工法。部品が組み込まれたプラスチック製品を成形する方法のことです。

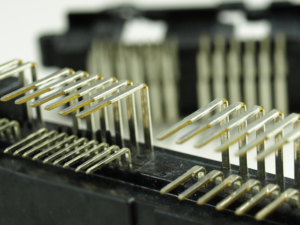

インサート成形品
インサート成形品

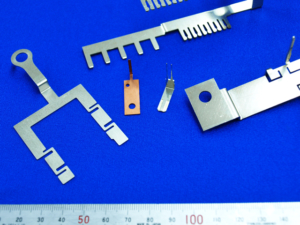

インサート部品の手配もおまかせ
インサート部品の手配もおまかせ

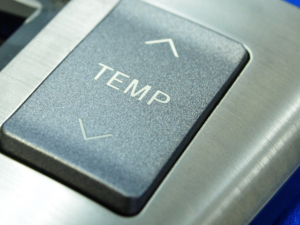

2色成形にも対応

二色成形品
二色成形品

異なる色・材料を組み合わせて一体に成形する2色成形(ダブルモールド)もお任せください。

文字やシンボル(記号・アイコン)のあるボタンや、後工程で「接着」が必要な部品などを製作する際にはオススメです。

※2色成形とは、1つの成形機に2種の金型(1次と2次)を設置し成形する方法です。成形(1次成形)をした後に、キャビティ型を入れ替えて(コア型から取り外しせず)、続けて成形品の上から再度成形(2次成形)をします。1次成形品の上から、異質材料・異色材料を回しこむ(重ねる)イメージです。よく似た工法に樹脂のインサート成形がありますが、2色成形は樹脂インサート成形に比べ、材料密着度の心配やトラブルなどが少ないです(樹脂インサート成形は一度離型・冷却されたプラスチック製品を金型に入れる工法)。

意匠仕上げ・表面処理もお任せください

意匠仕上げ
成形品へ塗装やレーザーマーキング

これまで、自動車分野・OA機器分野・弱電分野における試作モデル・試作部品のプラスチック成形・納入実績がございます。
ワーキングモデル(試作部品)はもちろん、特にデザインモデル(意匠品・外装品)における仕上がりは、各分野のお客様にご好評いただいております。

樹脂成形品への塗装・印刷(シルクスクリーン・インスタントレタリング)・レーザーマーキング・樹脂メッキなども、ぜひお任せください。(予め金型にシボ加工を施すこともできます)

※色サンプルやデザインデータは、お客様からのご提供をお願いしております。

金型・成形における主要設備

保有設備(金型・成形)
設備名 能力・メーカー 台数
全電動式射出成形機 180ton(日精樹脂) 1台
全電動式射出成形機 80ton(日精樹脂) 1台
マシニングセンタ 786×355(MY CENTER KITAMURA) 1台
マシニングセンタ 750×400(V-33 MAKINO) 1台
マシニングセンタ 630×400(MILLAC44VII OKUMA) 1台
NCフライス 1100×530(AN-SRN SHIZUOKA) 1台
NCフライス 900×435(ST-NR SHIZUOKA) 4台
NC放電加工機 600×435(AQ35L SODICK) 1台
NCワイヤー加工機 FA10S 三菱電機 1台
2014年9月現在 ※汎用機は除く
射出成形機(180ton)
射出成形機
(180ton)
NC放電加工機(AQ35L SODICK)
NC放電加工機
(AQ35L SODICK)
NCワイヤー加工機(FA10S 三菱電機)
NCワイヤー加工機
(FA10S 三菱電機)
マシニングセンタ(V-33 MAKINO)
マシニングセンタ
(V-33 MAKINO)
MILLAC44VII(OKUMA)
MILLAC44VII
(OKUMA)
NCフライス(SHIZUOKA)
NCフライス
(SHIZUOKA)
乾燥機
乾燥機

射出成形品

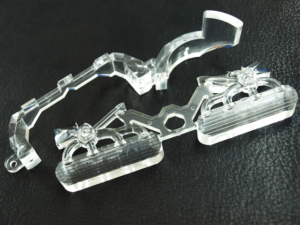

透明レンズ(成形品)
透明レンズ(成形品)

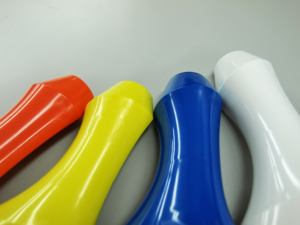

成形品(色違い)
成形品(色違い)

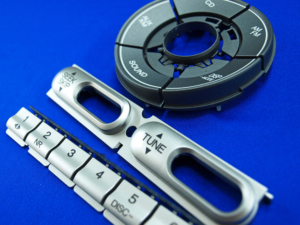

塗装+レーザーマーキング
塗装+レーザーマーキング

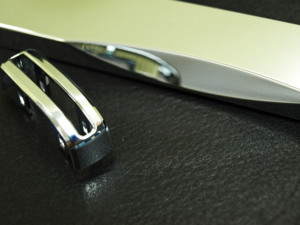

ニッケルクロムメッキ
ニッケルクロムメッキ

納期がないお客様へ

光造形ギア(左)と射出成形ギア(右)
金型・成形と平行してマスター(光造形)→注型(着色or塗装)を進めることで、成形品前に取り急ぎの注型品を提供可能です。

「金型を起工する時間がない」「成形ロット数の割に金型コストが高い」「とりあえず形がいる」というお客様への提案です。「材料や寸法に厳格な条件が無い」「ロット数が少ない」ということであれば、真空注型による試作モデル・部品の製造をご検討ください。
光造形もしくは切削にてマスターモデルを作成し、ゴム型起工・真空注型を行います。金型起工・成形に比べ、製作期間もコストも短縮できます。金型起工と平行して注型を進め、注型品→成形品の順に納品することも可能です。
